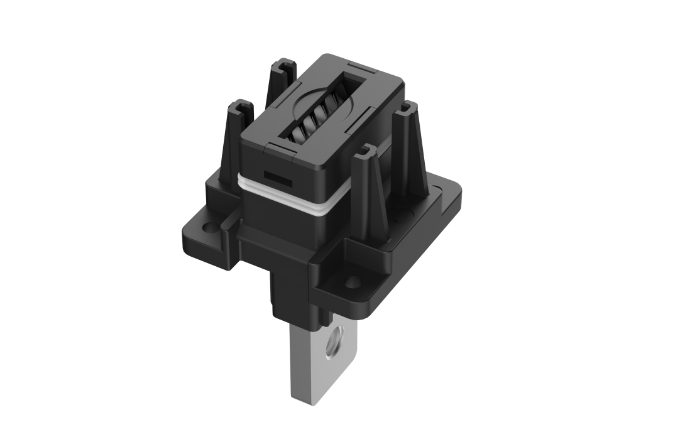

Image du produit

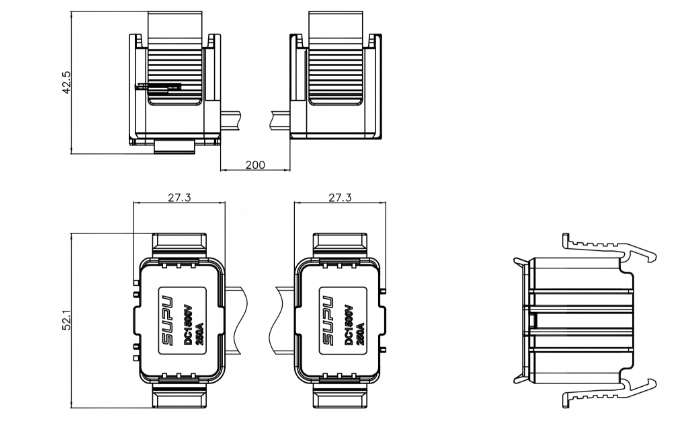

product_size
Quick plug connector
ESF-PS250A20YBQ-020
Dual (positive and negative) integrated connector for energy storage module
Color: Orange & Black
Rated voltage: 1500V DC
Rated current: 250A
Connection method: PT
Contact type: Pin Socket
copper bar cross-section: 70mm²
copper bar size: 20mm*3.5mm
Paramètres
-
SUPU ID
ESF-PS250A20YBQ-020 -
Méthode de connexion
Spring Contact -
Niveau de protection
IP67 -
Plage de température de fonctionnement
-40℃～125℃ -
Matériau d’isolation
PA
-
Groupe de matériau d’isolation
Ⅲ
-
Matériau du contact
Copper alloy
-
Placage du contact
Sn,Plated
-
Cycles d’insertion/retrait
100
-
Force d’insertion
≤100N
-
Force de retrait
≥10N
Données techniques
-
Tension nominale
1500V -
Catégorie de surtension
Ⅲ
-
Degré de pollution
3
-
Tension de choc nominale
12.3KV -
Section nominale
70mm²（ AWG2/0）
-
Section nominale (AWG)
AWG2/0
Données commerciales
-
N° de commande
ESF-PS250A20YBQ-020 -
Unité d’emballage
PCS -
Quantité minimale de commande
1 -
Poids par unité (sans emballage)
0.274KG -
Poids d’une seule pièce
0.272KG
